Jednostki ładunku elektrycznego – wszystkie najważniejsze oznaczenia i przeliczenia

Ładunek elektryczny opisuje właściwość materii odpowiedzialną między innymi za oddziaływania elektryczne i przepływ prądu. W technice najczęściej używa się kulomba, amperogodziny oraz ich podwielokrotności, ale w fizyce atomowej i starszej literaturze można spotkać także ładunek elementarny, jednostkę atomową, franklin, statkulomb czy abkulomb.

Poniżej uporządkowano jednostki ładunku elektrycznego według ich statusu: współczesne jednostki SI, jednostki praktyczne, stałe fizyczne używane jako miara ładunku oraz jednostki układów CGS. To ważne rozróżnienie, ponieważ nie każda często spotykana nazwa oznacza odrębną, równorzędną jednostkę.

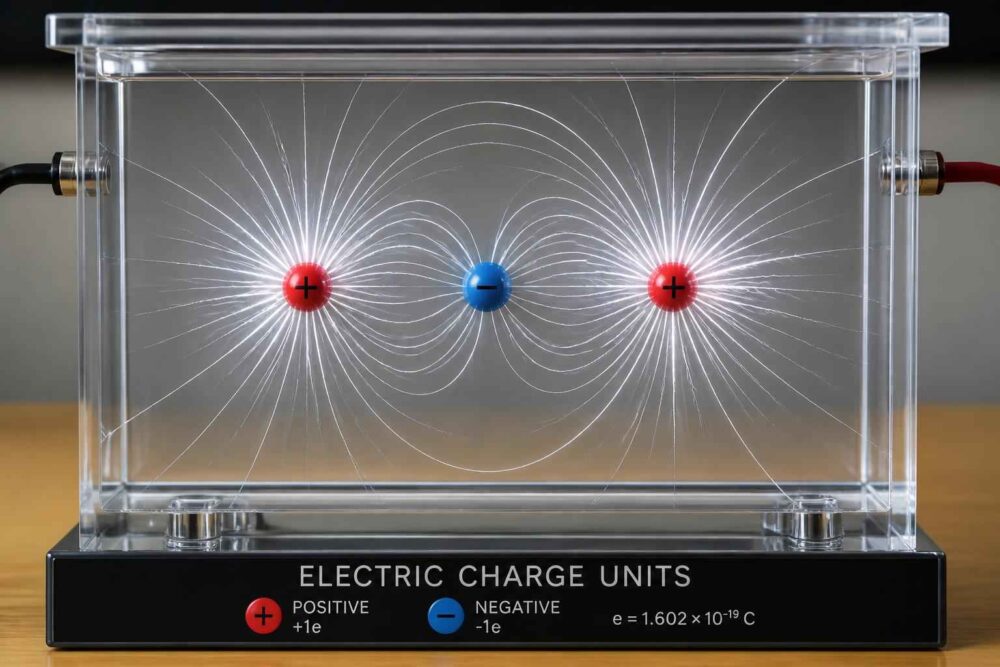

Czym jest ładunek elektryczny i w czym się go mierzy

Ładunek elektryczny jest cechą cząstek materii. Może mieć znak dodatni albo ujemny. Proton ma ładunek dodatni, elektron ujemny, a obiekt makroskopowy może być naładowany wtedy, gdy liczba protonów i elektronów nie równoważy się. W praktyce nie mierzy się „ilości elektryczności” jednym uniwersalnym sposobem niezależnie od kontekstu. Dobór jednostki zależy od tego, czy opisujemy obwód elektryczny, akumulator, pojedynczą cząstkę czy równania dawnego układu CGS.

Współczesnym punktem odniesienia jest kulomb, oznaczany symbolem C. Zależność między ładunkiem, natężeniem prądu i czasem zapisuje się jako:

Q = I × t

gdzie Q oznacza ładunek, I natężenie prądu, a t czas. Z tego wynika również wzór I = Q / t. Jeżeli przez przewodnik płynie prąd o natężeniu 1 A przez 1 s, przepływa ładunek 1 C. Ta relacja jest najważniejszym punktem wyjścia do przeliczania jednostek ładunku elektrycznego.

Ładunek może być również zapisywany jako wielokrotność ładunku elementarnego. Dlatego w fizyce mikroświata używa się oznaczenia e, a w elektrotechnice często wygodniej podać pojemność w Ah lub mAh. Franklin i abkulomb nie są zaś współczesnymi zamiennikami kulomba w dokumentacji technicznej, lecz elementami określonych, głównie historycznych konwencji CGS.

Kulomb (C) jako podstawowa jednostka ładunku w układzie SI

Kulomb jest jednostką pochodną układu SI. Jego klasyczna relacja definicyjna brzmi:

1 C = 1 A × 1 s

Oznacza to, że kulomb można rozumieć jako ładunek przeniesiony przez prąd o natężeniu jednego ampera w czasie jednej sekundy. W pomiarach obwodów elektrycznych ta forma jest zwykle bardziej użyteczna niż sama definicja słowna. Pozwala szybko obliczyć ładunek przepływający przez przewód, kondensator lub element układu.

Warto odróżnić jednostkę od sposobu jej realizacji. Po zmianach układu SI stała wartość ładunku elementarnego została przyjęta jako dokładna:

e = 1,602176634 × 10⁻¹⁹ C

W konsekwencji amper jest definiowany przez ustaloną wartość e, a kulomb pozostaje równy amperosekundzie. Nie oznacza to, że wzór 1 C = 1 A × 1 s przestał obowiązywać. Przeciwnie — nadal jest poprawną relacją między jednostkami. Zmienił się przede wszystkim fundament definicyjny układu SI.

W codziennych obliczeniach pełny kulomb bywa dużą jednostką. Dlatego stosuje się przedrostki SI:

• 1 mC = 10⁻³ C, czyli milikulomb;
• 1 μC = 10⁻⁶ C, czyli mikrokulomb;
• 1 nC = 10⁻⁹ C, czyli nanokulomb;
• 1 pC = 10⁻¹² C, czyli pikokulomb;
• 1 kC = 10³ C, czyli kilokulomb.

Przykładowo 250 μC to 250 × 10⁻⁶ C, czyli 0,00025 C. W elektronice spotyka się także nC i pC, zwłaszcza przy opisie niewielkich ładunków, pojemności oraz zjawisk elektrostatycznych. Z kolei kilokulomby są poprawne formalnie, ale w wielu zastosowaniach technicznych wygodniej stosować amperogodziny.

Ładunek elementarny (e) i kwantyzacja ładunku w fizyce

Ładunek elementarny oznaczany literą e jest stałą fizyczną odpowiadającą wartości ładunku protonu. Elektron ma ładunek −e, a proton +e. W kulombach:

e = 1,602176634 × 10⁻¹⁹ C

Wartość ta jest dokładna w układzie SI, a nie zaokrąglona. Przybliżenie pojawia się dopiero wtedy, gdy zapisujemy ją krócej, na przykład jako 1,6 × 10⁻¹⁹ C.

Zjawisko, w którym ładunek występuje w określonych porcjach, nazywa się kwantyzacją ładunku. Dla izolowanego obiektu, którego ładunek wynika z nadmiaru lub niedoboru elektronów, można zapisać:

Q = n × e

gdzie n jest liczbą całkowitą. Jeśli ciało zyskało 1000 elektronów, jego ładunek wynosi −1000e, czyli około −1,602 × 10⁻¹⁶ C. W ten sposób można przeliczyć liczbę elektronów na kulomby bez korzystania z dodatkowych tabel.

Trzeba jednak zachować precyzję przy zdaniu, że e jest „najmniejszą porcją ładunku”. W Modelu Standardowym kwarki mają ładunki ułamkowe: +2/3e albo −1/3e. Nie występują jednak jako swobodne, izolowane cząstki w zwykłych warunkach. Dla elektronów, protonów i typowych obiektów makroskopowych używanie e jako podstawowej porcji ładunku jest prawidłowym i praktycznym uproszczeniem.

W chemii kwantowej i fizyce atomowej spotyka się także atomową jednostkę ładunku, oznaczaną au albo e _a. Jest ona zdefiniowana jako wartość ładunku elementarnego, więc:

1 au ładunku = 1 e = 1,602176634 × 10⁻¹⁹ C

Nie jest to niezależna stała ani inna fizyczna porcja ładunku. To jednostka wygodna w atomowych układach jednostek, podobnie jak inne jednostki atomowe upraszczające równania dla elektronów i jąder.

Amperogodzina (Ah) i miliamperogodzina (mAh) w praktyce i elektrotechnice

Amperogodzina jest jednostką ładunku używaną przede wszystkim do określania pojemności akumulatorów i baterii. Jej nazwa wynika z prądu jednego ampera płynącego przez godzinę:

1 Ah = 1 A × 1 h

Ponieważ jedna godzina ma 3600 sekund:

1 Ah = 1 A × 3600 s = 3600 C

Stąd wynika także:

1 mAh = 0,001 Ah = 3,6 C

Przykład praktyczny: akumulator o pojemności 2500 mAh ma nominalnie:

2500 mAh × 3,6 C/mAh = 9000 C

Można też najpierw przeliczyć miliamperogodziny na amperogodziny: 2500 mAh = 2,5 Ah, a następnie pomnożyć 2,5 × 3600 C. Wynik będzie taki sam.

W przypadku większych magazynów energii spotyka się wartości wyrażone w Ah, na przykład 60 Ah. Odpowiada to 60 × 3600 C, czyli 216 000 C. Sam wynik nie mówi jednak, ile energii zgromadzono. Do tego potrzebne jest jeszcze napięcie, ponieważ energia zależy między innymi od iloczynu ładunku i napięcia. Nie należy więc utożsamiać amperogodziny z watogodziną.

Wartość podawana przez producenta jest zwykle pojemnością znamionową określaną w konkretnych warunkach. Rzeczywisty dostępny ładunek może zależeć od prądu obciążenia, temperatury, wieku ogniwa i dopuszczalnego zakresu rozładowania. Samo przeliczenie Ah na C jest dokładne, ale interpretacja pojemności urządzenia wymaga uwzględnienia tych warunków.

Pozostałe i historyczne jednostki ładunku elektrycznego (CGS, emu, esu)

Poza SI funkcjonowały układy CGS, oparte na centymetrze, gramie i sekundzie. W zależności od sposobu zdefiniowania stałych elektrycznych rozwinięto między innymi elektrostatyczny układ CGS, oznaczany ESU, oraz elektromagnetyczny układ CGS, oznaczany EMU.

To właśnie tutaj pojawiają się nazwy franklin, statkulomb i abkulomb. Nie należy traktować ich jak zwykłych przedrostków kulomba. Są to jednostki związane z innymi konwencjami zapisu praw elektrodynamiki. Współcześnie najbezpieczniej przeliczać je na SI przed wykonaniem obliczeń praktycznych, ponieważ literatura może stosować różne skróty i nazewnictwo.

Franklin (Fr) i statkulomb (statC) w układzie CGS

Franklin, oznaczany Fr, jest nazwą elektrostatycznej jednostki ładunku. W literaturze można spotkać również określenia statkulomb, skrót statC, oraz esu, czyli elektrostatyczną jednostkę ładunku. W wielu kontekstach nazwy te są traktowane jako równoważne lub bardzo blisko powiązane, ale skrót esu bywa nieprecyzyjny, jeśli nie wiadomo, czy autor ma na myśli konkretnie ładunek, czy cały system jednostek.

Przeliczenie na SI wynosi w przybliżeniu:

1 Fr = 1 statC ≈ 3,33564 × 10⁻¹⁰ C

Wartość jest podawana często jako przybliżona, ponieważ zależy od dokładnej konwencji CGS oraz użytych stałych przeliczeniowych. W praktyce statC i franklin spotyka się głównie w starszych publikacjach, fizyce teoretycznej oraz opisach zjawisk elektrostatycznych. W dokumentacji współczesnych urządzeń użycie kulomba jest jednoznaczniejsze.

Abkulomb (abC) oraz elektrostatyczna i elektromagnetyczna jednostka ładunku

Abkulomb, oznaczany abC, należy do elektromagnetycznego układu CGS, czyli EMU. Jego relacja z kulombem wynosi:

1 abC = 10 C

To pokazuje, że jednostka elektromagnetyczna CGS ma zupełnie inną skalę niż statkulomb. Dla porównania 1 abC odpowiada około 3,0 × 10¹⁰ statC. Wynika to z odmiennych założeń, na których zbudowano oba warianty układu CGS.

Ważne jest także rozróżnienie skrótów: esu odnosi się do elektrostatycznego układu CGS, a emu do elektromagnetycznego układu CGS. Same skróty nie zawsze oznaczają jedną konkretną jednostkę ładunku. Jeżeli tekst podaje tylko „esu” albo „emu”, trzeba sprawdzić, czy chodzi o ładunek, prąd, napięcie czy cały system jednostek. Bez tego łatwo pomylić franklin ze statkulombem albo abkulomb z inną jednostką CGS.

Przeliczanie jednostek ładunku elektrycznego – wzory i przykłady obliczeń

Najprostsza metoda polega na sprowadzeniu każdej wartości do kulombów, a dopiero potem — jeśli potrzeba — przeliczeniu jej na inną jednostkę. Zestawienie najważniejszych relacji wygląda następująco:

Przykład 1: przeliczenie mAh na kulomby. Dla baterii o pojemności 3200 mAh:

3200 × 3,6 C = 11 520 C.

Można również wykonać dwa kroki: 3200 mAh = 3,2 Ah, a następnie 3,2 × 3600 C = 11 520 C.

Przykład 2: liczba elektronów na kulomby. Załóżmy, że przez przekrój przewodnika przepłynęło 5 × 10¹⁸ elektronów. Wartość ładunku wynosi:

Q = n × e
Q = 5 × 10¹⁸ × 1,602176634 × 10⁻¹⁹ C
Q ≈ 0,801 C.

Jeżeli mówimy o elektronach, znak ładunku jest ujemny, więc formalnie Q ≈ −0,801 C. Wartość bezwzględna 0,801 C opisuje ilość przepływającego ładunku.

Przykład 3: statkulomby na kulomby. Dla 12 statC:

Q = 12 × 3,33564 × 10⁻¹⁰ C
Q ≈ 4,00277 × 10⁻⁹ C.

Przy tym przeliczeniu nie należy używać relacji dla abC, ponieważ statC należy do elektrostatycznego CGS, a abC do elektromagnetycznego CGS. Podobieństwo nazw nie oznacza podobieństwa wartości.

Najważniejsze jednostki ładunku elektrycznego można więc uporządkować według zastosowania. W obliczeniach współczesnej elektrotechniki wybieraj kulomby, amperogodziny i ich przedrostki. Przy pojedynczych cząstkach stosuj e albo au, pamiętając, że e jest stałą fizyczną o dokładnie ustalonej wartości. Franklin i statkulomb traktuj jako nazwy elektrostatycznego CGS, natomiast abkulomb jako jednostkę elektromagnetycznego CGS.

Takie rozdzielenie jednostek od stałych fizycznych i od historycznych konwencji zmniejsza ryzyko błędu. Samo zapamiętanie tabeli nie wystarczy — przed obliczeniem zawsze sprawdź, z którego układu pochodzi dana jednostka oraz czy podana wartość jest dokładna, czy tylko przybliżona.
