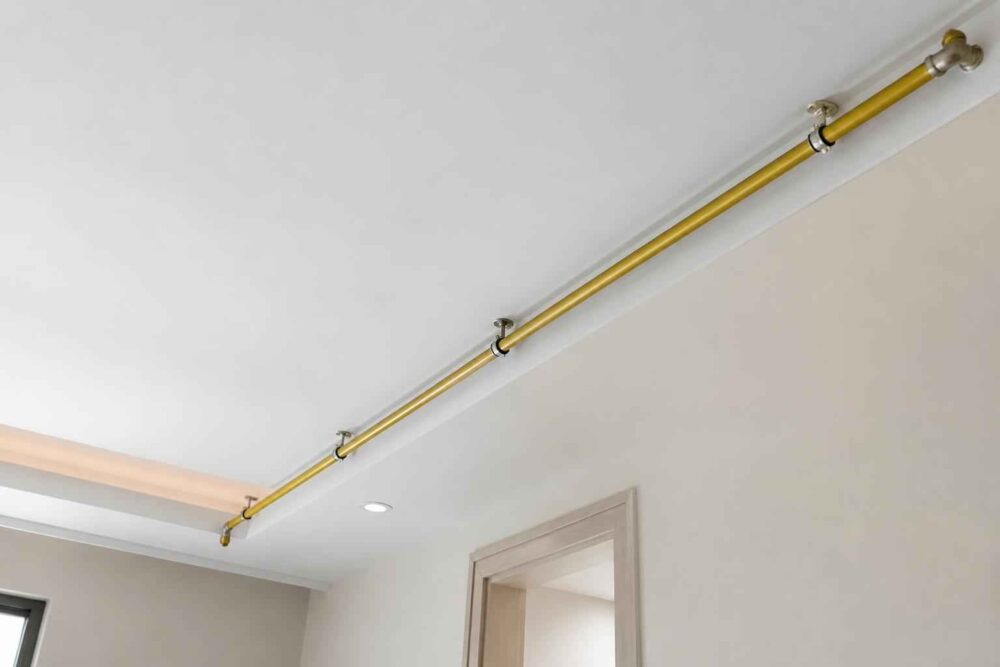

Widoczna rura gazowa pod sufitem często przeszkadza przede wszystkim ze względów estetycznych. Nie jest jednak zwykłym elementem wykończenia, który można zamknąć w dowolnej skrzynce z płyt gipsowo-kartonowych. Przy planowaniu osłony trzeba uwzględnić możliwość wykrycia nieszczelności, cyrkulację powietrza, dostęp do zaworów i późniejszy przegląd instalacji.
Najważniejsza zasada brzmi: nie wolno traktować rury gazowej jak przewodu elektrycznego lub wentylacyjnego. Rozwiązanie, które dobrze wygląda po remoncie, może utrudnić kontrolę, zwiększyć ryzyko gromadzenia się gazu i wymagać kosztownego demontażu.
| Rozwiązanie | Ocena praktyczna | Najważniejszy warunek |
|---|---|---|
| Szczelna skrzynka GK | Nie rekomendować | Nie zamykać instalacji bez oceny projektanta i wymagań odbiorowych |
| Sufit wyspowy | Możliwy wariant | Brak szczelnego zamknięcia, zachowana cyrkulacja i dostęp |
| Lekka maskownica | Możliwy wariant | Łatwy demontaż, nieuszczelnienie i zgodność materiałowa |
| Zasłonięty zawór lub połączenie | Błąd wykonawczy | Każdy element wymagający kontroli musi pozostać dostępny |
Zabudowa rur gazowych pod sufitem a przepisy prawa budowlanego
Podstawą oceny jest przede wszystkim Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, w szczególności § 165. Przepis ten należy czytać razem z wymaganiami dotyczącymi prowadzenia instalacji gazowej, wentylacji pomieszczeń, dostępu do armatury oraz materiału, z którego wykonano przewody. Samo powołanie numeru paragrafu nie daje więc automatycznej odpowiedzi, czy konkretna skrzynka będzie dopuszczalna.
W praktyce przepisy zmierzają do tego, aby przewody gazowe były prowadzone w sposób umożliwiający ich kontrolę, a przestrzeń wokół nich nie była zamknięta tak, by ewentualny wyciek pozostał niewykryty. Dlatego w kontekście osłaniania rur pojawia się pojęcie ekranu nieuszczelnionego. Nie chodzi o całkowicie szczelną obudowę z płyt, lecz o lekką osłonę, która nie tworzy zamkniętej komory i nie utrudnia przepływu powietrza.
Czy można zatem całkowicie zamknąć rurę gazową pod sufitem w skrzynce GK? Nie należy przyjmować takiego rozwiązania jako bezpiecznego ani zgodnego z wymaganiami tylko dlatego, że wykonawca zastosował płytę ognioodporną lub zamontował kratkę. Szczelna skrzynka może ukryć połączenia, zawór i miejsce nieszczelności. Może również sprawić, że podczas kontroli konieczne będzie jej częściowe rozebranie.
Ważne jest także rozróżnienie między przewodem prowadzonym w specjalnie zaprojektowanej przestrzeni a późniejszym obudowaniem istniejącej instalacji podczas remontu. W drugim przypadku trzeba ocenić cały przebieg rury, liczbę połączeń, rodzaj materiału, zawory i sposób wentylowania. Bez dokumentacji i oględzin nie da się uczciwie zagwarantować pełnej legalności konkretnej zabudowy.
W budynku wielorodzinnym dodatkowe znaczenie mogą mieć zasady zarządcy, dokumentacja instalacji i wymagania osoby wykonującej kontrolę. Przy zmianie przebiegu rury, przenoszeniu zaworu albo ingerencji w połączenia potrzebny jest fachowiec z odpowiednimi uprawnieniami. Artykuł może pomóc ocenić ryzyko i przygotować rozmowę z wykonawcą, ale nie zastępuje projektu, oględzin ani odbioru.
Zagrożenie wybuchowe i fizyka gazu ziemnego pod stropem
Gaz ziemny zawiera przede wszystkim metan, który jest lżejszy od powietrza. W razie nieszczelności ma więc tendencję do unoszenia się i gromadzenia w najwyższych częściach pomieszczenia, między innymi pod stropem oraz wewnątrz źle zaprojektowanej obudowy.
Samo nagromadzenie gazu nie oznacza jeszcze wybuchu. Niebezpieczna staje się dopiero mieszanina gazu z powietrzem w odpowiednim stężeniu. Jeżeli taka mieszanina zostanie zamknięta w przestrzeni bez prawidłowej wymiany powietrza, nawet niewielkie źródło zapłonu może mieć poważne konsekwencje. Źródłem iskry może być uszkodzony przewód, zacisk, przełącznik lub urządzenie elektryczne.
Szczególnej ostrożności wymaga oświetlenie montowane blisko osłony. Halogeny mogą nagrzewać sąsiadujące materiały i nie powinny znajdować się przypadkowo przy przewodzie gazowym. Oprawa LED zwykle wydziela mniej ciepła, ale nie oznacza to całkowitego braku ryzyka. Problemem mogą być zasilacze, połączenia elektryczne, błędy montażowe albo brak zachowania odległości od instalacji.
Z tego powodu rura nie powinna być zamykana w przestrzeni, której nie można sprawdzić wzrokowo, przewietrzyć ani szybko otworzyć. Nie należy też samodzielnie zakładać, że zastosowanie materiału niepalnego rozwiązuje problem. Materiał ogranicza jedno ryzyko, ale nie usuwa ryzyka gromadzenia się gazu i utrudnionego wykrycia nieszczelności.
Dopuszczalne sposoby na maskowanie rur gazowych pod sufitem
Bezpieczne maskowanie nie polega na maksymalnie szczelnym zakryciu przewodu. Celem jest raczej optyczne ukrycie instalacji przy zachowaniu kontroli technicznej. W zależności od układu pomieszczenia można rozważyć sufit wyspowy, lekką osłonę z możliwością szybkiego demontażu albo profil dekoracyjny pozostawiający przewiewną przestrzeń.
Najtańsza metoda nie zawsze jest najlepsza. Przy krótkim, prostym odcinku bez połączeń sprawdzi się lekka maskownica. Przy dłuższym przebiegu pod sufitem lepiej zaplanować całą kompozycję sufitu niż budować wąską, trudną do serwisowania skrzynkę. Jeżeli rura ma zawór, trójnik, połączenie gwintowane lub odcinek elastyczny, osłona musi uwzględniać te elementy, a nie tylko prosty fragment przewodu.
Sufit podwieszany wyspowy jako bezpieczniejszy wariant
Sufit wyspowy to część sufitu podwieszanego, która nie biegnie jako szczelna obudowa przy wszystkich ścianach. Można dzięki niemu zakryć widok rury z poziomu użytkownika, a jednocześnie pozostawić przestrzeń powietrzną i możliwość dojścia do instalacji od strony krawędzi.
Ważne jest, aby wyspa nie stała się w praktyce zamkniętą skrzynią. Jej konstrukcja powinna pozostawiać otwartą przestrzeń przy ścianie lub zaplanowane, nieuszczelnione strefy. Nie należy zasłaniać szczelin taśmą, akrylem ani masą szpachlową tylko po to, aby uzyskać idealnie gładkie połączenie ze ścianą.
Przed wykonaniem stelaża trzeba rozrysować przebieg rury. Profile nie mogą opierać się na przewodzie, dociskać go ani ograniczać dostępu do połączeń. Trzeba także sprawdzić, czy w wyspie nie znajdą się przypadkowo oprawy oświetleniowe zbyt blisko instalacji. W razie wątpliwości bezpieczniej jest przesunąć źródło światła niż później próbować izolować je improwizowanymi materiałami.
Sufit wyspowy ma sens szczególnie wtedy, gdy rura biegnie przez całe pomieszczenie i można włączyć ją w szerszy projekt wnętrza. Nie jest jednak rozwiązaniem „bezobsługowym”. Krawędź wyspy, punkty mocowania i przestrzeń nad płytą powinny umożliwiać kontrolę. Osoba wykonująca przegląd musi mieć realny dostęp, a nie tylko teoretyczną możliwość wycięcia płyty.
Wentylowane maskownice i sztukateria z MDF oraz polistyrenu
Gotowa maskownica do rur gazowych może być praktyczna, ale trzeba ocenić jej konstrukcję, materiał i sposób montażu. Lekka listwa z MDF, polistyrenu lub podobnego materiału nie powinna być przyklejona w sposób trwały do całej powierzchni, jeśli uniemożliwia to późniejszy demontaż. W wielu przypadkach lepszy jest montaż na elementach rozłącznych, magnesach albo rozwiązanie pozwalające zdjąć front bez niszczenia ściany.
Nie chodzi o to, aby maskownica była luźna lub niestabilna. Powinna być zamocowana tak, by nie spadła, nie ocierała o rurę i nie przenosiła na nią obciążeń. Jednocześnie nie może tworzyć szczelnej komory. Otwory lub szczeliny wentylacyjne należy traktować jako część całego projektu, a nie dekoracyjny dodatek wycięty w przypadkowym miejscu.
MDF wymaga ochrony przed wilgocią i starannego wykończenia krawędzi. Polistyren jest lekki i łatwy w obróbce, ale nie każdy produkt nadaje się do sąsiedztwa opraw oświetleniowych lub podwyższonej temperatury. Trzeba sprawdzić właściwości konkretnego materiału oraz zalecenia producenta.
W przypadku połączeń, zaworów i zmian kierunku maskownica powinna mieć zdejmowany fragment albo osobną rewizję. Przyklejenie całej konstrukcji na stałe może wyglądać estetycznie do pierwszej kontroli. Później często kończy się wycinaniem otworu w gotowej osłonie i jej ponownym naprawianiem.
Rury stalowe a miedziane pod sufitem – wymogi materiałowe
Rodzaj rury ma znaczenie dla sposobu jej osłonięcia. W starszych budynkach często spotyka się przewody stalowe, łączone przez spawanie lub za pomocą połączeń gwintowanych. Nowsze instalacje mogą wykorzystywać rury miedziane, które wymagają szczególnej ostrożności przy kontakcie z materiałami budowlanymi.
Stalowy przewód również nie może być zamknięty w przypadkowej, wilgotnej lub niedostępnej przestrzeni. Trzeba chronić go przed uszkodzeniami mechanicznymi i korozją, a połączenia powinny pozostać możliwe do oceny zgodnie z wymaganiami dla instalacji. Zabudowa nie może opierać się na rurze ani zmuszać jej do pracy pod naciskiem.
W przypadku miedzi problemem jest między innymi kontakt z niektórymi składnikami zapraw, gipsu i cementu. Bezpośrednie zatynkowanie rury może sprzyjać korozji, w tym korozji wżerowej, szczególnie gdy w przegrodzie pojawi się wilgoć lub niekorzystne środowisko chemiczne. Dlatego nie należy owijać rury przypadkową taśmą, wciskać jej w gips ani wypełniać przestrzeni zaprawą bez wskazania właściwego systemu.
Fraza korozja rur miedzianych a gips nie jest wyłącznie teoretycznym problemem. Uszkodzenie może rozwijać się pod warstwą wykończeniową i pozostać niewidoczne aż do pojawienia się nieszczelności. Osłona powinna być obojętna dla materiału przewodu, nie może zatrzymywać wilgoci i musi umożliwiać kontrolę.
Przed wyborem maskownicy trzeba ustalić:
- czy przewód wykonano ze stali, miedzi czy innego materiału;
- gdzie znajdują się połączenia, zawór odcinający i ewentualne odcinki elastyczne;
- czy materiał osłony nie będzie reagował z rurą i czy nie zatrzyma wilgoci;
- czy montaż można odwrócić bez uszkodzenia instalacji i bez kucia całego sufitu.
Jeżeli nie da się rozpoznać materiału rury albo przebieg instalacji jest nieudokumentowany, nie warto podejmować decyzji wyłącznie na podstawie zdjęcia. Ocena na miejscu jest szczególnie ważna przed wykonaniem trwałej zabudowy.
Klapy rewizyjne, kratki wentylacyjne i dostęp do zaworów
Dobrze zaprojektowana osłona musi umożliwiać nie tylko przepływ powietrza, ale także kontrolę. W praktyce oznacza to dostęp do wszystkich miejsc, w których może wystąpić nieszczelność albo które wymagają sprawdzenia. Dotyczy to przede wszystkim połączeń, zmian kierunku, trójników, zaworu odcinającego oraz przejścia przewodu do urządzenia gazowego.
Klapa rewizyjna do instalacji gazowej powinna być umieszczona tam, gdzie rzeczywiście da się wykonać oględziny i ewentualną pracę serwisową. Mała klapka zamontowana obok zaworu nie będzie użyteczna, jeśli przez jej otwór nie można dosięgnąć armatury. Nie należy też sytuować rewizji za stałym wyposażeniem, którego demontaż wymaga rozbierania połowy kuchni.
Wymiary i liczba otworów nie powinny być dobierane według uniwersalnej porady z internetu. Zależą od długości i kształtu osłony, jej położenia, rodzaju instalacji oraz sposobu wentylacji pomieszczenia. Dlatego nie podaję jednego „prawidłowego” wymiaru kratki. Takie wartości powinny wynikać z konkretnego rozwiązania, dokumentacji lub uzgodnienia z osobą odpowiedzialną za ocenę instalacji.
Przy gazie ziemnym naturalny kierunek unoszenia się gazu uzasadnia szczególną uwagę na przestrzeń pod stropem. Otwory wentylacyjne muszą jednak tworzyć rzeczywistą możliwość wymiany powietrza, a nie tylko pełnić funkcję ozdobną. Nie powinny być zaklejone, zasłonięte meblem ani umieszczone w sposób, który pozostawia zamknięte kieszenie powietrzne.
Nie wolno przy okazji zabudowy ingerować w wentylację pomieszczenia. Kratka zabudowy rury nie zastępuje kratki wentylacji grawitacyjnej i nie może jej zasłaniać. Jeżeli w pomieszczeniu działa wentylacja mechaniczna, jej wpływ na bezpieczeństwo instalacji powinien ocenić fachowiec. Szczelność drzwi, nawiew powietrza i ciąg kominowy mogą mieć znaczenie dla całego układu.
Przed odbiorem prac warto przejść przez kilka etapów:
- sfotografować przebieg rury, połączenia i zawory przed zamknięciem osłony;
- sprawdzić, czy każdy punkt kontrolny ma dostęp bez niszczenia zabudowy;
- ocenić, czy osłona nie jest szczelna i czy otwory nie zostały zasłonięte wykończeniem;
- zostawić dokumentację zastosowanych materiałów oraz schemat rewizji dla przyszłego serwisu;
- przed zatwierdzeniem trwałej zabudowy skonsultować ją z osobą wykonującą kontrolę instalacji lub innym uprawnionym specjalistą.
Próba szczelności instalacji gazowej nie zastępuje prawidłowej zabudowy. Potwierdza stan instalacji w chwili badania, ale nie naprawia problemu niedostępnych połączeń ani źle zaprojektowanej obudowy.
Najczęstsze błędy wykonawcze i konsekwencje podczas kontroli gazowniczej
Najczęstszy błąd to wykonanie szczelnej skrzynki z płyt GK i uznanie, że problem rozwiąże jedna kratka. Taka zabudowa może ograniczyć widoczność rury, ukryć połączenia i utrudnić ocenę stanu przewodu. Jeżeli dodatkowo zostanie zaszpachlowana i pomalowana, jej otwarcie podczas kontroli będzie oznaczało uszkodzenie wykończenia.
Drugim problemem jest zakrycie zaworu odcinającego gaz. Zawór powinien być dostępny szybko, bez przesuwania ciężkich elementów i bez demontażu stałej części sufitu. Nie należy chować go za dekoracyjną listwą tylko dlatego, że psuje kompozycję wnętrza.
Błędem bywa także prowadzenie przewodu przez przestrzeń, w której zamontowano oprawy oświetleniowe, zasilacze lub inne urządzenia bez sprawdzenia odległości i warunków pracy. Szczególnie ryzykowne jest łączenie halogenów z lekką, podatną na nagrzewanie maskownicą.
W praktyce źle wykonana osłona może skutkować koniecznością jej rozbiórki na koszt właściciela. Podczas kontroli może pojawić się żądanie udostępnienia instalacji, usunięcia przeszkody albo wykonania dodatkowych prac. W skrajnym przypadku dostawca lub zarządca może wstrzymać dopływ gazu do czasu usunięcia zagrożenia. Nie jest to automatyczna sankcja za każdą maskownicę, lecz realna konsekwencja sytuacji, w której instalacji nie da się sprawdzić lub budzi ona zastrzeżenia.
Również ubezpieczenie nie powinno być traktowane jako zabezpieczenie przed skutkami błędnego remontu. W razie awarii ubezpieczyciel może analizować przyczynę zdarzenia, stan instalacji i zgodność prac z wymaganiami polisy. Nie można z góry założyć, że odszkodowanie zostanie wypłacone, jeśli właściciel samowolnie ukrył przewód lub uniemożliwił kontrolę.
Najrozsądniejsza kolejność działania jest odwrotna niż ta stosowana przy szybkich remontach. Najpierw trzeba rozpoznać materiał i przebieg instalacji, później ustalić miejsca wymagające kontroli, a dopiero na końcu dobrać formę maskowania. Jeżeli plan obejmuje zmianę trasy, wymianę odcinka, przeniesienie zaworu lub ingerencję w połączenia, prace powinien wykonać uprawniony fachowiec.
Dobra zabudowa rur gazowych pod sufitem nie jest tą, której nie widać za wszelką cenę. Jest tą, która poprawia wygląd wnętrza, ale nie utrudnia wykrycia nieszczelności, wentylacji ani serwisu. W wielu mieszkaniach najlepszym kompromisem będzie sufit wyspowy albo lekka, rozbieralna maskownica. Szczelna skrzynka z płyt GK pozostaje rozwiązaniem, którego należy unikać bez jednoznacznej oceny technicznej.
Przed zamówieniem materiałów warto skonsultować projekt z osobą posiadającą właściwe uprawnienia gazowe lub z inspektorem znającym wymagania konkretnego budynku. Taka konsultacja zwykle kosztuje mniej niż demontaż gotowego sufitu, ponowna próba szczelności i poprawianie instalacji po kontroli.
