Schemat elektryczny pokazuje znacznie więcej niż rozmieszczenie przewodów. Informuje, skąd płynie zasilanie, jakie zabezpieczenie chroni obwód, co załącza odbiornik i w jaki sposób poszczególne elementy są ze sobą połączone. Problem zaczyna się wtedy, gdy podobne oznaczenia dotyczą aparatów o zupełnie innej funkcji.
Poniższy przewodnik porządkuje wszystkie symbole elektryczne według ich zastosowania: od przewodów i połączeń, przez aparaturę w rozdzielnicy, aż po gniazda, oświetlenie oraz automatykę. To materiał do nauki odczytywania dokumentacji, a nie instrukcja samodzielnego wykonywania zmian w instalacji.
| Grupa oznaczeń | Co opisuje na schemacie | Przykłady |
|---|---|---|
| Przewody i połączenia | Drogę zasilania oraz sposób połączenia żył | L1, N, PE, PEN, punkt połączenia, zacisk |
| Zabezpieczenia | Ochronę przed przeciążeniem, zwarciem lub przepięciem | MCB, RCD, bezpiecznik, SPD |
| Aparaty łączeniowe | Załączanie, wyłączanie i izolowanie obwodu | Wyłącznik, rozłącznik, odłącznik |
| Osprzęt instalacyjny | Punkty obsługi instalacji w pomieszczeniach | Gniazdo, łącznik jednobiegunowy, schodowy |
| Automatyka i pomiary | Sterowanie, sygnalizację oraz kontrolę parametrów | Przekaźnik, stycznik, amperomierz, licznik |

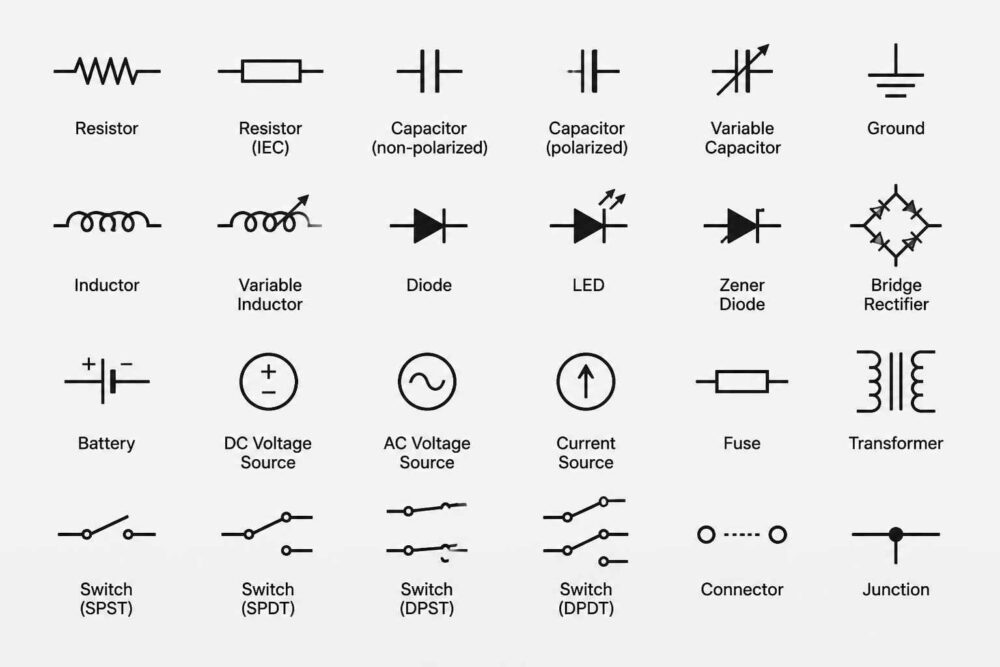

Podstawowe symbole elektryczne – jak czytać schematy instalacji i automatyki?
Symbole elektryczne są umownym językiem dokumentacji technicznej. Zamiast rysować rzeczywisty wygląd aparatu, projektant przedstawia jego funkcję: styk, cewkę, zabezpieczenie, punkt świetlny albo połączenie przewodów. Dzięki temu schemat obwodowy pozostaje czytelny nawet wtedy, gdy instalacja zawiera wiele elementów.
Najważniejszym punktem odniesienia jest norma PN-EN 60617, odpowiadająca międzynarodowej serii IEC 60617 dotyczącej symboli graficznych stosowanych na schematach elektrotechnicznych. Norma porządkuje sposób przedstawiania elementów, ale nie oznacza, że każdy projekt będzie wyglądał identycznie. Dokumentacja może korzystać z uproszczeń, symboli producenta albo oznaczeń zdefiniowanych we własnej legendzie.
Dlatego nie należy rozpoznawać aparatu wyłącznie po jednym kształcie. Trzeba sprawdzić także opis literowy, numer obwodu, oznaczenia zacisków, legendę projektu oraz miejsce elementu w całym układzie. Ten sam aparat może być przedstawiony inaczej na schemacie jednokreskowym, schemacie rozwiniętym i planie instalacji.
Ważna zasada: symbol mówi, jaką funkcję pełni element w danym obwodzie, ale dopiero opis i legenda pozwalają jednoznacznie ustalić, jaki konkretnie aparat zastosowano. Jeśli znak na rysunku nie zgadza się z legendą, nie warto zgadywać — trzeba wyjaśnić rozbieżność z projektantem lub elektrykiem.
W praktyce warto myśleć o schemacie jak o trasie. Najpierw odnajduje się źródło zasilania, później przewody doprowadzające energię do rozdzielnicy, następnie zabezpieczenia i aparaty sterujące, a na końcu odbiornik. Taki sposób analizy jest bardziej użyteczny niż zapamiętywanie długiej listy znaków bez zrozumienia ich roli.
Oznaczenia przewodów, linii i połączeń elektrycznych
Na większości schematów przewody są przedstawiane jako linie. Linia ciągła zwykle oznacza rzeczywiste połączenie elektryczne, natomiast linia przerywana może wskazywać połączenie funkcjonalne, mechaniczne albo element należący do tego samego aparatu. Znaczenie zależy od legendy.
Kropka w miejscu przecięcia linii najczęściej oznacza, że przewody są połączone. Samo skrzyżowanie bez kropki może wskazywać, że żyły mijają się bez połączenia. W starszych lub uproszczonych rysunkach stosuje się jednak inne konwencje, dlatego ten znak również należy odczytywać w kontekście całego projektu.
Połączenie rozłączne często przedstawia się przez zacisk, złącze albo łącze wtykowe. Taki symbol jest istotny w szafach sterowniczych i rozdzielnicach, ponieważ pokazuje, że przewód nie jest po prostu narysowany jako ciągła żyła, lecz przechodzi przez punkt, który można odłączyć podczas pomiaru lub serwisu.
Przewody fazowe, neutralne i ochronne
Oznaczenia literowe pomagają prześledzić funkcję przewodu. Nie zastępują jednak identyfikacji wykonanej przez osobę uprawnioną, ponieważ kolor izolacji lub opis na rysunku nie powinien być jedyną podstawą do oceny rzeczywistego stanu instalacji.
| Oznaczenie | Znaczenie | Typowa identyfikacja kolorystyczna |
|---|---|---|
| L, L1, L2, L3 | Przewód fazowy; L1–L3 oznaczają kolejne fazy | Barwy fazowe, zależne od przyjętego standardu instalacji |
| N | Przewód neutralny | Niebieski |
| PE | Przewód ochronny | Żółto-zielony |
| PEN | Wspólny przewód ochronno-neutralny | Oznaczenie zależne od miejsca i sposobu prowadzenia przewodu |
Symbol uziemienia jest zwykle zbudowany z kilku poziomych linii o malejącej długości, ustawionych jedna pod drugą. W dokumentacji może oznaczać uziemienie ochronne, funkcjonalne albo punkt przyłączenia do układu uziemiającego. Warto sprawdzić opis, ponieważ samo podobieństwo graficzne nie zawsze rozstrzyga funkcję.
W instalacji trójfazowej L1, L2 i L3 pozwalają rozpoznać poszczególne fazy. Przewód N prowadzi prąd roboczy w układach, w których jest potrzebny, a przewód ochronny PE służy do ochrony przeciwporażeniowej. PEN łączy funkcję ochronną i neutralną, dlatego sposób jego prowadzenia oraz rozdziału ma znaczenie projektowe. Nie wolno samodzielnie zmieniać tych połączeń na podstawie samego schematu.
Aparaty zabezpieczające – symbole wyłączników, różnicówek i bezpieczników
W rozdzielnicy symbole zabezpieczeń należy czytać razem z opisem obwodu. Znak może wskazywać nie tylko rodzaj aparatu, lecz także liczbę torów, sposób wyzwalania i dodatkowe funkcje. Pomaga w tym numeracja, na przykład QF dla wyłącznika, F dla bezpiecznika albo Q dla aparatu łączeniowego, ale są to oznaczenia projektowe, a nie uniwersalny kod obowiązujący w każdej dokumentacji.
Wyłącznik nadprądowy, często nazywany potocznie nadprądówką, chroni przewody i odbiorniki przed skutkami przeciążenia oraz zwarcia w zakresie określonym przez konstrukcję aparatu. Na schemacie może występować jako aparat z jednym lub kilkoma torami prądowymi. Oznaczenia typu charakterystyki, prądu znamionowego czy liczby biegunów są zwykle zapisane obok symbolu, a nie zakodowane wyłącznie w jego grafice.
Wyłącznik różnicowoprądowy RCD rozpoznaje różnicę prądów płynących przewodami objętymi pomiarem. Jego symbol może zawierać znak różnicówki, opis RCD lub oznaczenie funkcji dodatkowej. Na schemacie szczególnie ważne jest sprawdzenie, które przewody przechodzą przez aparat. Błędne utożsamienie RCD z wyłącznikiem nadprądowym prowadzi do mylnego wniosku, że jeden aparat zastępuje drugi. Zasadniczo pełnią one różne funkcje ochronne.
Bezpiecznik topikowy jest przedstawiany jako element z wkładką, która przerywa obwód po przekroczeniu określonych warunków prądowych. Jeżeli wkładka znajduje się w rozłączniku, dokumentacja może wskazywać rozłącznik bezpiecznikowy. W takim układzie trzeba odróżnić funkcję wkładki od funkcji samego mechanizmu rozłączającego.
Ogranicznik przepięć, spotykany jako SPD, służy do ograniczania skutków przepięć i odprowadzania energii do odpowiedniego układu ochronnego. W uproszczonych schematach bywa przedstawiany jako element dołączony między przewodem roboczym a PE lub inną drogą odprowadzania. Sam symbol nie wystarcza do oceny, czy zastosowany układ jest prawidłowy — potrzebne są informacje o typie aparatu, układzie sieci i sposobie koordynacji zabezpieczeń.
Wyłącznik, rozłącznik i odłącznik – czym się różnią ich symbole i funkcje?
Te nazwy są często stosowane zamiennie w języku potocznym, ale w dokumentacji technicznej opisują różne zadania. W uproszczeniu można przyjąć, że wyłącznik jest przeznaczony do wyłączania prądu w warunkach roboczych, a odpowiedni typ także w warunkach zakłóceniowych, na przykład przy zwarciu. Rozłącznik służy do łączenia i rozłączania obwodu w określonych warunkach pracy, natomiast odłącznik ma przede wszystkim zapewnić bezpieczną przerwę izolacyjną, zwykle po wcześniejszym wyłączeniu obciążenia.
| Aparat | Główna funkcja | Na co zwrócić uwagę na schemacie |
|---|---|---|
| Wyłącznik | Załączanie i wyłączanie obwodu; określone typy mogą wyłączać prądy zwarciowe | Symbol aparatu, człon wyzwalający, liczba biegunów i opis zabezpieczenia |
| Rozłącznik | Łączenie obwodu przy prądach roboczych, zgodnie z parametrami aparatu | Czy ma wkładki bezpiecznikowe i jakie warunki łączeniowe przewidziano |
| Odłącznik | Zapewnienie przerwy izolacyjnej podczas prac i serwisu | Widoczna lub jednoznacznie potwierdzona pozycja izolacyjna |
W praktyce różnice mogą być połączone w jednym aparacie. Przykładem jest wyłącznik izolacyjny albo rozłącznik bezpiecznikowy. Dlatego przy interpretacji nie wystarczy przeczytać jednego słowa przy symbolu. Trzeba sprawdzić oznaczenie producenta, funkcję aparatu w danym miejscu oraz to, czy urządzenie ma zdolność wyłączania zwarć.
Symbole osprzętu instalacyjnego – gniazda wtykowe i włączniki światła
Na planie instalacji elektrycznej symbole osprzętu są zwykle uproszczone i pokazują przede wszystkim miejsce oraz funkcję punktu. Gniazdo może być przedstawione jako punkt lub znak z charakterystycznymi liniami styków. Dodatkowe oznaczenia informują o styku ochronnym, liczbie gniazd, stopniu ochrony albo specjalnym przeznaczeniu.
Najczęściej spotyka się gniazdo pojedyncze, podwójne lub potrójne. Symbol gniazda ze stykiem ochronnym ma dodatkowy znak wskazujący połączenie ochronne. Wersja bryzgoszczelna może być opisana symbolem stopnia ochrony, oznaczeniem klapki lub skrótem z legendy. Nie należy jednak oceniać rzeczywistej odporności na wodę wyłącznie po rysunku — właściwości zapewnia konkretny osprzęt i jego sposób montażu.
Łącznik jednobiegunowy steruje jednym obwodem z jednego miejsca. Łącznik świecznikowy, nazywany także grupowym, pozwala rozdzielić sterowanie na dwie grupy oświetlenia. Łącznik schodowy służy do sterowania jednym punktem z dwóch miejsc, a łącznik krzyżowy włącza się pomiędzy łączniki schodowe, gdy potrzebne są co najmniej trzy miejsca sterowania.
Ściemniacz może być oznaczony jako odmiana łącznika z dodatkowym symbolem regulacji. Na planach instalacyjnych jego wygląd bywa jednak bardzo podobny do innych elementów. Zawsze warto odszukać opis funkcjonalny, ponieważ sam znak nie powie, czy urządzenie współpracuje z danym rodzajem źródła światła.
Warto też odróżnić łącznik od potocznego określenia „włącznik”. W języku technicznym łącznik może zarówno załączać, jak i wyłączać obwód. Na projekcie domu należy sprawdzić, czy symbol dotyczy sterowania oświetleniem, wentylatorem, roletą czy innym odbiornikiem.
Oświetlenie i odbiorniki energii na schematach elektrycznych
Punkt świetlny jest zwykle przedstawiany jako symbol oprawy lub wypustu oświetleniowego umieszczony w miejscu montażu. Oprawa sufitowa, kinkiet, świetlówka liniowa czy projektor mogą mieć odmienne znaki, ale ich znaczenie wynika także z opisu pomieszczenia i zestawienia opraw.
Na planach można spotkać oznaczenia oświetlenia podstawowego, awaryjnego i ewakuacyjnego. W tym przypadku symbol często zawiera dodatkowe litery lub opis wskazujący sposób zasilania. W projekcie obwodowym ważne jest natomiast prześledzenie, który łącznik steruje konkretną oprawą. Jedna linia prowadzona od łącznika do punktu świetlnego nie zawsze oznacza osobny przewód w sensie wykonawczym — może być uproszczeniem graficznym.
Odbiorniki energii, takie jak wentylator, silnik elektryczny, grzejnik, podgrzewacz wody albo urządzenie AGD, są najczęściej przedstawiane symbolami funkcjonalnymi i opisami technicznymi. Silnik może mieć znak okręgu z literą M, a grzejnik symbol rezystancyjny lub oznaczenie odbiornika grzejnego. W przypadku urządzeń o większej mocy znaczenie mają także osobne zabezpieczenia, styczniki, przewód ochronny PE oraz sposób sterowania.
Na schemacie instalacyjnym symbol odbiornika wskazuje miejsce jego podłączenia. Na schemacie obwodowym pokazuje natomiast, jak odbiornik jest włączony w tor zasilania. Te dwa rysunki mogą wyglądać zupełnie inaczej, mimo że dotyczą tego samego urządzenia. To częsta przyczyna błędnej interpretacji projektu.
Symbole automatyki, styczników, przekaźników i pomiarów
W automatyce większość symboli opisuje nie wygląd urządzenia, lecz jego działanie. Przekaźnik składa się logicznie z cewki oraz jednego lub kilku zestyków. Na schemacie rozwiniętym cewka może znajdować się w jednym miejscu, a jej styki w innym. Łączy je wspólne oznaczenie, na przykład K1. Dzięki temu można prześledzić, który sygnał steruje danym obwodem.
Stycznik działa na podobnej zasadzie, ale jest stosowany jako aparat wykonawczy do załączania obwodów, często silnikowych lub grzejnych. Na schemacie należy odróżnić styki główne od pomocniczych. Cewka stycznika może być sterowana przyciskiem, przekaźnikiem czasowym, sterownikiem automatyki albo czujnikiem.
Przekaźnik zwłoczny ma dodatkowy opis czasu lub funkcji opóźnienia. Nie należy zakładać, że każdy przekaźnik czasowy działa w ten sam sposób: opóźnione może być załączenie, wyłączenie albo przełączenie zestyku. Informację rozstrzygającą zawiera opis aparatu lub schemat funkcjonalny.
Przyciski sterownicze mają oznaczenia zależne od funkcji. Przycisk monostabilny wraca do położenia początkowego po zwolnieniu, a bistabilny pozostaje w zmienionym stanie. Wyłącznik krańcowy sygnalizuje osiągnięcie określonego położenia przez element mechaniczny. Lampka kontrolna lub sygnalizacyjna jest zwykle oznaczona symbolem źródła światła z opisem koloru albo stanu, który sygnalizuje.
W obwodach pomiarowych spotyka się między innymi:
- woltomierz — oznaczany literą V w okręgu, mierzy napięcie;
- amperomierz — oznaczany literą A w okręgu, mierzy natężenie prądu;
- licznik energii — przedstawiany jako aparat pomiarowy z opisem rodzaju mierzonej energii;
- czujniki — rysowane jako elementy reagujące na temperaturę, ruch, światło, ciśnienie lub położenie.
Współczesna rozdzielnica domowa może zawierać także moduły sterowania roletami, ogrzewaniem, wentylacją lub systemem Smart Home. Ich symbole często wynikają z biblioteki producenta. W takiej sytuacji legenda projektu i karta katalogowa mają większą wartość niż próba dopasowania znaku do przypadkowej grafiki znalezionej w internecie.
Zestyki i napędy aparatów elektrycznych
Najważniejsze oznaczenia w schematach sterowania dotyczą styków. NO oznacza zestyk normalnie otwarty — w stanie spoczynku nie przewodzi. NC oznacza zestyk normalnie zamknięty — w stanie spoczynku przewodzi. Zestyk przełączny ma wspólny zacisk i przełącza połączenie pomiędzy dwoma torami.
Określenie „normalnie” odnosi się do stanu aparatu bez zadziałania cewki, przycisku lub napędu. Nie oznacza automatycznie stanu po zaniku zasilania w każdym możliwym układzie. Ta różnica jest szczególnie ważna w obwodach bezpieczeństwa, gdzie błędne rozpoznanie styku może zmienić działanie całego sterowania.
Napęd ręczny może być przedstawiony jako dźwignia, pokrętło lub przycisk. Przycisk bezpieczeństwa, często typu grzybkowego, ma dodatkowe oznaczenie funkcji awaryjnego zatrzymania. Napęd silnikowy i pneumatyczny są oznaczane osobnymi symbolami pokazującymi źródło siły wykonawczej. W każdym przypadku trzeba sprawdzić, czy znak dotyczy elementu sterującego, napędu czy samego zestyku.
Jak czytać schematy elektryczne w praktyce? Porady dla początkujących
Najłatwiej analizować dokumentację warstwami. Najpierw trzeba ustalić, jaki rodzaj rysunku znajduje się przed oczami. Plan instalacyjny pokazuje rozmieszczenie punktów w pomieszczeniach. Schemat obwodowy przedstawia drogę prądu i funkcje aparatów. Schemat jednokreskowy upraszcza wiele przewodów do jednej linii, ale uzupełnia ją opisem liczby żył lub torów.
Następnie warto odczytać legendę. To tam mogą być wyjaśnione symbole gniazd, opraw, aparatów modularnych, przewodów i oznaczenia obwodów. Nie należy zakładać, że symbol użyty w jednym projekcie ma dokładnie takie samo znaczenie w innym.
- Odszukaj źródło zasilania i główny kierunek prowadzenia obwodu.
- Sprawdź oznaczenia przewodów: L, L1–L3, N, PE oraz ewentualnie PEN.
- Przejdź przez rozdzielnicę: zabezpieczenia, RCD, SPD, rozłączniki i aparaty sterujące.
- Połącz numer obwodu z odpowiednim pomieszczeniem lub odbiornikiem.
- Sprawdź, który łącznik, przycisk albo przekaźnik steruje odbiornikiem.
- Porównaj symbol z legendą, opisem literowym i numeracją zacisków.
Przykładowo, analizując obwód oświetlenia, nie zaczyna się od lampy. Najpierw odnajduje się zabezpieczenie obwodu w rozdzielnicy, później przewód wychodzący do pomieszczenia, następnie łącznik i dopiero punkt świetlny. Jeśli w układzie występuje łącznik schodowy, trzeba odszukać oba punkty sterowania oraz przewody łączące je funkcjonalnie.
W przypadku gniazd podobna analiza pozwala sprawdzić, czy kilka punktów należy do jednego obwodu, czy każdy ma osobne zabezpieczenie. Przy urządzeniach grzejnych, silnikach i automatyce trzeba zwrócić uwagę na dodatkowe styczniki, przekaźniki, przewody ochronne oraz sposób odłączenia urządzenia.
Znajomość symboli nie daje uprawnienia do otwierania rozdzielnicy, przenoszenia gniazda, zmiany zabezpieczenia ani łączenia przewodów. Schemat może być nieaktualny, niekompletny albo przedstawiać rozwiązanie inne niż faktycznie wykonane. Prace przy instalacji powinien ocenić i wykonać elektryk z odpowiednimi kwalifikacjami, po sprawdzeniu rzeczywistego stanu obwodu.
Najważniejsze jest więc nie zapamiętanie każdego znaku z osobna, lecz umiejętność odpowiedzi na cztery pytania: skąd przychodzi zasilanie, co chroni obwód, co nim steruje i jaki odbiornik jest na końcu. Tak odczytane wszystkie symbole elektryczne tworzą spójny opis działania instalacji, a nie przypadkowy zbiór graficznych oznaczeń.
Przed interpretacją konkretnego projektu warto mieć pod ręką jego legendę, oznaczenia obwodów oraz dokumentację zastosowanych aparatów. Jeżeli symbol, opis lub numer zacisku budzi wątpliwość, bezpieczniej skonsultować rysunek ze specjalistą niż podejmować decyzję na podstawie podobnego obrazka z innego schematu.
